Funktionsweise und Anwendung von Refraktometern zur Brix‑ und Zuckerbestimmung
Ein Refraktometer ist ein Messinstrument zur Bestimmung des Brechungsindex von Flüssigkeiten oder Feststoffen. Es nutzt das Verhalten von Licht beim Übergang zwischen einem Prisma mit bekannten Eigenschaften und dem zu prüfenden Stoff.
Die Idee ist keine besonders neue: Schon 1869 baute Ernst Abbé sein erstes Refraktometer für Carl Zeiss in Jena, was ab 1881 beworben wurde. Auch heute werden Refraktometer vielfach eingesetzt.
Grundprinzip: Brechung, Totalreflexion und der Brechungsindex
Das Prinzip hinter einem Refraktometer basiert auf der Brechung des Lichts. Wenn Licht von einem Medium in ein anderes übergeht, ändert es die Richtung. Wenn Licht auf die Grenzfläche von zwei Medien mit unterschiedlichen Brechungsindices trifft, so führt dies in der Regel zu Brechung und Reflexion des Lichts.
Überschreitet der Einfallswinkel einen gewissen materialabhängigen Schwellenwert, wird das Licht nicht mehr gebrochen, sondern ausschließlich reflektiert. In diesem Fall spricht man von Totalreflexion. Der Brechungsindex beschreibt, wie stark ein Material das Licht beugt, was als Lichtbeugung bekannt ist.
Da der Brechungsindex einer Substanz durch den Quotienten der Wellenlängen des Lichtes im Vakuum zu der Wellenlänge im Material definiert wird, ist der Brechungsindex selbst dimensionslos. Der Brechungsindex von Wasser bei 20 °C beträgt 1,333 nD.
Lesen Sie auch: Anleitung: Honig Refraktometer richtig kalibrieren
Wie ein Refraktometer misst
Ein Refraktometer funktioniert, indem es Licht durch eine Flüssigkeitsprobe sendet. Wenn das Licht auf die Probe trifft, wird es gebrochen oder abgelenkt. Der Winkel der Lichtbrechung wird gemessen und kann zur Bestimmung der Konzentrierung von Glukose, Proteinen oder anderen Substanzen in der Probe verwendet werden.
Ein typisches Beispiel für die Verwendung eines Refraktometers ist die Bestimmung des Zuckergehalts in einer Wasserlösung. Ein höherer Zuckeranteil führt zu einem höheren Brechungswinkel. Gibt man z.B. zu destilliertem Wasser Traubenzucker (Glucose) hinzu, verändert sich der Brechungsindex in Abhängigkeit von der Konzentration.
Bei einem klassischen Refraktometer befindet sich in der Mitte beider Prismen ein Spalt, in dem sich die durchsichtige (und meist flüssige) Probe befindet. Einfallendes Licht durchläuft die aufgeraute Beleuchtungsprisma-Innenseite und trifft durch die Aufrauung in verschiedenen Winkeln auf die Probe. Die Lichtstrahlen werden dann an der Grenzfläche zum Messprisma erneut gebrochen.
Das Messprisma wird nur von Strahlen durchdrungen, die in einem kleineren Winkel als der kritische Winkel der Totalreflexion einstrahlen. Hierdurch wird auf einem Schirm ein Hell‑Dunkel‑Bereich abgebildet. Dann kann der Brechungsindex auf einer eingestellten Skala abgelesen werden.
Gerätetypen: von Handrefraktometer bis Differential‑Refraktometer
Es gibt hauptsächlich zwei Arten von Refraktometern: analoge und digitale Refraktometer. Analoge Refraktometer erfordern manuelle Ablesung der Skala, während digitale Refraktometer die Werte automatisch anzeigen.
Lesen Sie auch: Imkerwerkzeug: Honigrefraktometer
Handrefraktometer sind eine kostengünstige Möglichkeit zur Probencharakterisierung und oft erhältlich für spezielle Anwendungen (z.B. zur Bestimmung des Wassergehaltes in Betriebsflüssigkeiten oder des Zuckergehaltes bei der Lebensmittelproduktion). Handrefraktometer zeichnen sich durch ihre Transportierbarkeit aus. Ein Tropfen Probe reicht oft aus, um Werte wie Brix oder Brechungsindex zu messen.
Digitale Modelle nutzen LED-Licht und Sensorik, um präzise zu messen und Messfehler zu minimieren. Sie erreichen eine Messgenauigkeit von ±0,00015 nD und bieten eine automatische Temperaturkompensation. Abbe-Refraktometer sind in Forschungslabors weit verbreitet und bieten dank exakter Wellenlängeneinstellung bis zu ±0,2 nm eine hohe Präzision.
Differentielle Refraktometer können chromatographischen Trennverfahren nachgeschaltet werden und erlauben es, in Kombination mit einem Mehrwinkel-Lichtstreudetektor das absolute Molekulargewicht von Makromolekülen zu bestimmen. Diese Geräte sind weitaus komplexer und detektieren schon geringste Veränderungen der Konzentration einer Substanz.
Brix‑Skala: Zuckergehalt praktisch messen
Der Brix‑Wert ist eine weit verbreitete Skala. Ein Grad Brix entspricht 1 Gramm Zucker in 100 Gramm Lösung. Die Brix‑Skala ermöglicht es, Zuckerwerte in Flüssigkeiten schnell zu bestimmen. In der Praxis funktioniert dies nur, wenn sich lediglich eine Substanz im Wasser befindet (z.B. Zuckergehalt im Wasser oder Wassergehalt im Honig).
Der Saft aus einer Frucht besteht nicht nur aus Wasser und Zucker. Der auf dem Refraktometer abgelesene Wert ist also nicht der "echte" Zuckergehalt. Dies liegt daran, dass der Brechungsindex durch die anderen gelösten Substanzen, die sich ebenfalls im Saft befinden, verfälscht wird.
Lesen Sie auch: Präzise Honigmessung
Im Gartenbau orientiert man sich dann an Erfahrungswerten. Im Allgemeinen gilt: Je höher der Brixwert, desto besser die Qualität der Früchte. Hohe Brixwerte deuten einen süßeren Geschmack und eine höhere Haltbarkeit an.
Anwendungsbeispiele in Lebensmitteln, Medizin und Industrie
Refraktometer werden in verschiedenen Bereichen eingesetzt, z. B. in der Lebensmittelindustrie zur Qualitätsbewertung und Bestimmung des Wassergehalts von Betriebsflüssigkeiten in der Automobilindustrie. Winzer und Hersteller von Lebensmitteln nutzen sie, um Zuckerkonzentrationen oder den Wassergehalt in Säften zu messen. So kann man beispielsweise den Zuckergehalt in Traubensaft für den Weinprozess präzise bestimmen.

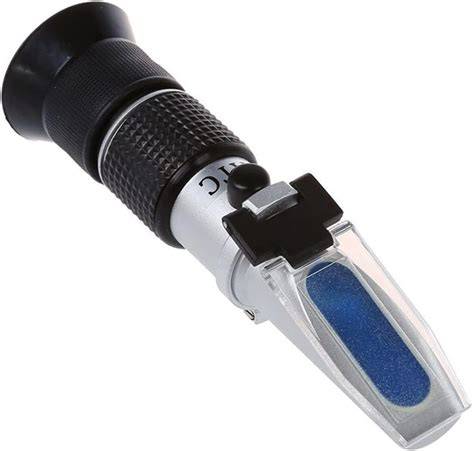

Zum Beispiel ermöglichen Handrefraktometer es, den Wassergehalt in Honig zu messen. Beim Honig‑Refraktometer zeigt eine blau‑weiße Grenzlinie auf der Mess‑Skala den Wassergehalt in Prozent an. Laut deutscher Honigverordnung sollte dieser unter 20 Prozent liegen. Imker, die ihren Honig im DIB‑Glas verkaufen, müssen auf einen Wassergehalt von höchstens 18 Prozent achten.
In der Medizin wird das Refraktometer hauptsächlich zur Analyse von Körperflüssigkeiten wie Blut, Urin und Speichel verwendet. Blutanalyse: Bestimmung des Gesamtproteins im Serum. Urinanalyse: Überprüfung der Konzentration von verschiedenen Substanzen zur Diagnose von Krankheiten.
In der Augenheilkunde wird das Refraktometer verwendet, um die Osmolarität der Tränenflüssigkeit zu messen. Dies hilft bei der Diagnose und Behandlung des Trockenen Auges, eine weit verbreitete Erkrankung, die zu Beschwerden und Sehproblemen führen kann. Moderne Refraktometer liefern schnelle und präzise Ergebnisse, die Ärzten helfen, genaue Diagnosen zu stellen und geeignete Behandlungen vorzuschlagen.
Im industriellen Umfeld werden Refraktometer auch für die Analyse von Betriebsflüssigkeiten in Automobilen verwendet. Ein Praxisbeispiel: Eine Refraktometer‑Messung der Bremsflüssigkeit trägt zur Sicherheit im Straßenverkehr bei. Das zugrundeliegende Problem ist, dass Glykol‑basierte Bremsflüssigkeiten hygroskopisch sind und sich durch mikroskopische Risse der Gummischläuche der Feuchtigkeitsanteil erhöht.
Messung, Kalibrierung und Temperaturkompensation
Um ein Refraktometer zu kalibrieren, gib ein paar Tropfen destilliertes Wasser auf das Prisma und stell sicher, dass das Gerät bei 20°C ist. Schließe die Abdeckung und schau durch das Okular. Justiere die Kalibrierschraube, bis die Grenze zwischen Hell und Dunkel null auf der Skala zeigt.
Bei der Justierung erscheint eine Grenzlinie in den Spektralfarben. Der Justierwert 19,6 Prozent am Übergang von blau auf violett einzustellen. Falls der Wert abweicht, dreht man so lange an der kleinen Justierschraube bis 19,6 Prozent angezeigt werden. Meistens liegt dem Refraktometer ein Fläschchen mit Nelkenöl und einem Glasprüfkörper bei, um das Gerät nachjustieren zu können. Die Messung mit Nelkenöl und Glasprüfkörper sollte bei 20 Grad einen Wert von 19,6 Prozent ergeben.
Bei einer Temperaturerhöhung ändert sich mit der Wärmeausdehnung auch der Brechungsindex und damit der gemessene Wassergehalt des Honigs. Um das zu kompensieren, besitzen viele Refraktometer eine “automatische Temperaturkompensation” (ATC). Um zu prüfen, ob die automatische Temperaturkompensation funktioniert, testet man ein Glas mit flüssigem Honig bei verschiedenen Temperaturen, etwa bei 16, 20, 24 und 28 Grad.
Die Messung sollte bei jeder Temperatur den gleichen Wert ergeben. Wenn nicht, ist die Temperaturkompensation des Refraktometers defekt. Häufig liegt der Fehler bei ca. 0,1 Prozent je Grad Celsius Differenz zur Bezugstemperatur 20 Grad. Digitale Geräte, die eine automatische Temperaturkompensation bieten, funktionieren in einem Temperaturbereich von 10 °C bis 30 °C.
Anwendung: Schritt‑für‑Schritt‑Anleitung für Hand‑ und Digitalgeräte
Wie benutzt man ein analoges Refraktometer? Öffnen Sie die Abdeckung und richten Sie das Refraktormeter mit dem Prisma auf eine Lichtquelle. (Falls erforderlich, drehen Sie die Fokussierung, bis die Skala scharf ist). Öffnen Sie die Abdeckplatte und wischen Sie das Prisma mit einem weichen Tuch sauber. Tragen Sie einige Tropfen Messvlies auf das Prisma auf, schließen Sie die Abdeckung und drücken Sie auf das Licht, so dass sich die Flüssigkeit über das Prisma ausbreitet, ohne Luftblasen zu bilden.
Halten Sie das Gerät horizontal und warten Sie 30 Sekunden, bis die Temperaturkompensation wirksam wird. Lesen Sie den Wert auf der Trennlinie zwischen weiß und blau. Reinigen und trocknen Sie das Prisma.
Wie benutzt man ein digitales Refraktometer? Schalten Sie das Gerät ein. Reinigen Sie die Testfläche und das Prisma mit einem sauberen, weichen Textil- oder Papiertuch, bevor Sie die Testflüssigkeit auftragen. Stellen Sie das Gerät auf eine ebene, horizontale Fläche. Tragen Sie einige Tropfen der Testflüssigkeit auf die Testoberfläche auf. Drücken Sie dann die Schaltfläche Lesen. Nach einigen Sekunden wird die Messung auf dem Bildschirm angezeigt. Reinigen Sie die Testfläche sofort nach Gebrauch.
Wartung, Umgang und Tipps für zuverlässige Ergebnisse
Die Wartung eines Refraktormeters ist im Prinzip nicht erforderlich. Halten Sie es stets sauber und achten Sie darauf, dass das Glas frei von Kratzern bleibt. Dasselbe gilt für die Kalibrierung. Bei normalem Gebrauch verschiebt sich eine Messung nicht und eine Kalibrierung ist nicht erforderlich.
Verwenden Sie zur Reinigung des Prismas kein Wasser. Damit soll verhindert werden, dass Wasser in das Instrument eindringt. Reinigen Sie das Prisma mit einem trockenen oder leicht feuchten Tuch. Tauchen Sie das Gerät niemals in Wasser ein oder spülen Sie es unter fließendem Wasser ab.
Da es sich bei dem Refraktometer um ein optisches Instrument handelt, muss es auch mit Vorsicht behandelt werden. Das bedeutet, dass starke Stöße, große Temperaturschwankungen (innere Kondensation), Lagerung in der Nähe von aggressiven Medien vermieden werden müssen.
)
Spezielle Messaufgaben und Vergleichswerte
Ein Refraktometer (auch Brixmeter genannt) dient zur Bestimmung des Brechungsindex (Brix) einer Flüssigkeit oder eines anderen transparenten Stoffes. Damit lässt sich beispielsweise der Zuckergehalt von Wasser messen. Der Brix‑Wert wird in Grad Brix auf der Skala oder Anzeige des Refraktometers dargestellt.
Handrefraktometer, die häufig um die 40 € kosten, bieten einen Messbereich bis zu etwa 32 °Bx. Digitale Tischgeräte, wie das Milwaukee MA885, messen bis zu 50 °Bx und bieten eine feinere Auflösung. Ein zuverlässiges Gerät sollte sich außerdem bei 20 °C kalibrieren lassen. Wer eine schnelle Analyse mit minimaler Probenmenge bevorzugt, ist mit einem Handrefraktometer gut beraten.
| Anwendung | Messgröße | Typisches Gerät |
|---|---|---|
| Honig | Wassergehalt (%), Brix | Handrefraktometer mit Honigskala |
| Traubensaft / Wein | Brix (Zuckergehalt) | Handrefraktometer / digitale Tischgeräte |
| Augenheilkunde | Osmolarität der Tränenflüssigkeit | Digitale Refraktometer / spezialisierte Messsysteme |
| Industrielle Flüssigkeiten | Brechungsindex zur Qualitätskontrolle | Prozessrefraktometer (Inline) |
Besonderheiten bei komplexen Proben
Wenn eine Lösung gemessen wird, die auch andere Elemente als Zucker enthält, ist eine Umrechnungstabelle erforderlich, um den gemessenen Wert zu korrigieren. Durch exakte Messung des Brechungsindex ist so ein tieferes Verständnis über die Probe möglich. Konkret kann das bedeuten: Wenn Wasser bei 20 °C nicht den Brechungsindex von 1,333 nD aufweist, ist noch eine andere Substanz im Wasser gelöst.
In differentiellen Refraktometern wie dem Optilab wird Licht durch eine prismatische Proben- und Referenzzelle geleitet. Nahezu jedes differenzielle Refraktometer verwendet zwei einfache Detektoren, um die Ablenkung des Lichtes zu messen. Hierbei handelt es sich um aufwändige Präzisionsmessgeräte, die helfen, hochkomplexe Proben zu charakterisieren.
Vorteile und Auswahlkriterien
Refraktometer bieten eine kostengünstige Möglichkeit zur Probencharakterisierung und sind für spezielle Anwendungen erhältlich. Sie zeichnen sich durch schnelles und zerstörungsfreies Arbeiten aus. Präzise Messungen, auch bei leicht trüben Proben, sind möglich.
Die Einstufung für den Kauf richtet sich nach Kriterien wie Messbereich, ATC (automatische Temperaturkompensation) und robuster Bauweise. Ein Refraktometer mit einem Messbereich, der auf die spezifischen Bedürfnisse abgestimmt ist, ist unerlässlich. Besonders bei der Messung hoher Brixwerte, wie bei Honig oder Zuckersirup, ist dies von großer Bedeutung.
Für komplexe Proben oder speziellen Anforderungen sind differentielle Refraktometer und Labor‑Abbe‑Geräte die richtige Wahl, während Hand‑ oder digitale Geräte für Feld‑ und Produktionsmessungen optimal sind.
